| 型号及参数： |
|
项目/型号 |
LB-300 |
LB-450 |
LB-600 |
LB-800 |
LB-1000 |
LB-1200 |
LB-1250 |
LB-1500 |
|
转鼓直径（mm） |
300 |
450 |
600 |
800 |
1000 |
1200 |
1000 |
1500 |
|
转鼓容积（L） |
10 |
20 |
45 |
90 |
140 |
250 |
400 |
600 |
|
转鼓高度（mm） |
210 |
300 |
350 |
400 |
420 |
440 |
600 |
700 |
|
装料限量（Kg） |
12 |
30 |
68 |
135 |
200 |
300 |
520 |
800 |
|
转鼓转速（r/min） |
2800 |
2000 |
1600 |
1200/1500 |
1080 |
950 |
1000 |
850 |
|
最大分离因素 |
1316 |
1007 |
860 |
645/1007 |
640 |
605 |
700 |
606 |
|
电机功率（Kw） |
1.1 |
3 |
3 |
5.5/7.5 |
11 |
15 |
18.5 |
22 |
|
机器重量（Kg） |
605 |
650 |
950 |
1180/1300 |
2000 |
3000 |
3700 |
4800 |
● 随着技术的进步，我们保留更改的权利 |
| 标准配置： |
| 立式普通（防爆）电机，配离合器及手制动，普通三角带，电机带轮安全防护罩，阻尼型减震器。 |
| 结构选择： |
|
1. 壳体与平板采用法兰配合联接，快速锁紧并配有可靠密封，或壳体翻转结构。
2. 电机直联驱动
3. 转鼓全不锈钢切削型
4. 按用户要求开设排（换）气口，充氮口及其它结构要求 |
| 标准结构形式： |
| 平台式结构，外壳与平台焊接为一体，壳盖与壳体采用法兰配合快开式结构，壳盖的开启采用机械平衡器助力，壳盖上设置加料管、清洗管、视镜、观察灯、透气孔等。 |
| 主要材料： |
| 平板为Q235A包衬不锈钢，转鼓除兰底采用HT衬包不锈钢其余全部采用不锈钢，壳体、壳盖（含其附属品）全部采用不锈钢，轴座采用铸钢（或铸铁）外包不锈钢。 |
| 材质选择： |
| 因防腐的需要，可按客户要求采用相应的其他材料，SUS316，316L，321，304，钛材，哈氏合金，衬塑，衬胶，喷涂F46等。 |
| 参数选择： |
|
1. 装料容积（装料限量）
2. 转鼓转速（最大分离因素） |
| 配置选择： |
|
1. 变频控制+能耗制动（反馈制动）
2. 振动保护
3. 充氮保护，含氧测定（含充氮换气控制）
4. 开盖停车及壳盖防滑落锁定
5. 出液口液封装置（或旋风分离）
6. 在线清洗装置
7. 防爆电机，防静电传动皮带
8. 其他配置要求

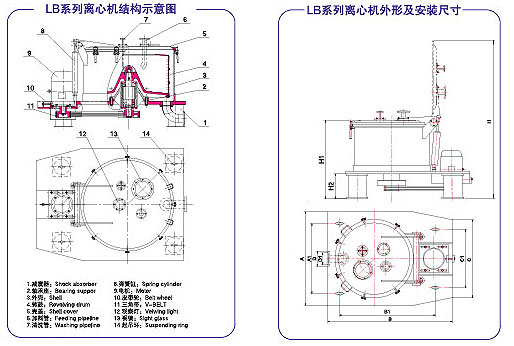

[外形及安装尺寸]
|
型号/代号 |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
C |
C1 |
D |
D1 |
n-φd |
|
LB300 |
620 |
460 |
800 |
530 |
950 |
580 |
200 |
620 |
460 |
120 |
90 |
4-φ14 |
|
LB450 |
920 |
720 |
1260 |
700 |
1450 |
720 |
250 |
600 |
720 |
140 |
110 |
4-φ14 |
|
LB600 |
920 |
660 |
1335 |
845 |
1750 |
865 |
250 |
600 |
660 |
160 |
130 |
4-φ14 |
|
LB800 |
1200 |
900 |
1600 |
1230 |
2120 |
1008 |
320 |
1000 |
750 |
190 |
150 |
4-φ18 |
|
LB1000 |
1500 |
1100 |
1968 |
1350 |
2320 |
1065 |
300 |
885 |
1000 |
210 |
170 |
4-φ18 |
|
LB1250 |
1800 |
1200 |
2355 |
1700 |
2780 |
1225 |
360 |
1400 |
1200 |
240 |
200 |
8φ18 |
|
LB1500 |
2140 |
1700 |
2600 |
1750 |
3365 |
1610 |
450 |
1440 |
1400 |
285 |
240 |
8-φ18 | |
